Печатная плата (ПП) служит основой любого электронного устройства. Это голая плата из изоляционного материала с протравленными на ее поверхности токопроводящими дорожками. С другой стороны, плата ППБ является следующим шагом в этом процессе. Это полностью собранная и функциональная плата, на которой установлены такие компоненты, как резисторы, конденсаторы и микросхемы.
Различие между ПП и ППБ заключается в их ролях. ПП обеспечивает структуру и проводку для схем, в то время как ППБ оживляет плату, добавляя функциональность. Понимание этой разницы необходимо инженерам и производителям. Каждый этап производства сопряжен с уникальными проблемами, от проектирования ПП до сборки и тестирования ППБ.
Мировой рынок ПП отражает растущий спрос на эти технологии. Аналитики оценили его в более чем 78 миллиардов долларов в 2021 году и ожидают, что к 2030 году он достигнет 128 миллиардов долларов. Этот рост подчеркивает важность признания роли печатных плат и печатных плат в современном производстве электроники.
Печатная плата — это пустая плата с дорожками для электричества. Печатная плата — это плата с деталями, которые выполняют определенные задачи.
Знание разницы между печатной платой и печатной платой помогает инженерам и производителям выбрать подходящую для своей работы.
Печатные платы отлично подходят для проверки идей и тестирования. Печатные платы используются в рабочих устройствах, таких как телефоны и медицинские инструменты.
Выбор правильного способа установки деталей, например поверхностного монтажа или сквозного монтажа, влияет на качество работы и стоимость.
Тестирование и проверка на этапах печатной платы и печатной платы позволяют обнаружить проблемы на ранних этапах. Это гарантирует, что устройства будут работать хорошо и прослужат долго.

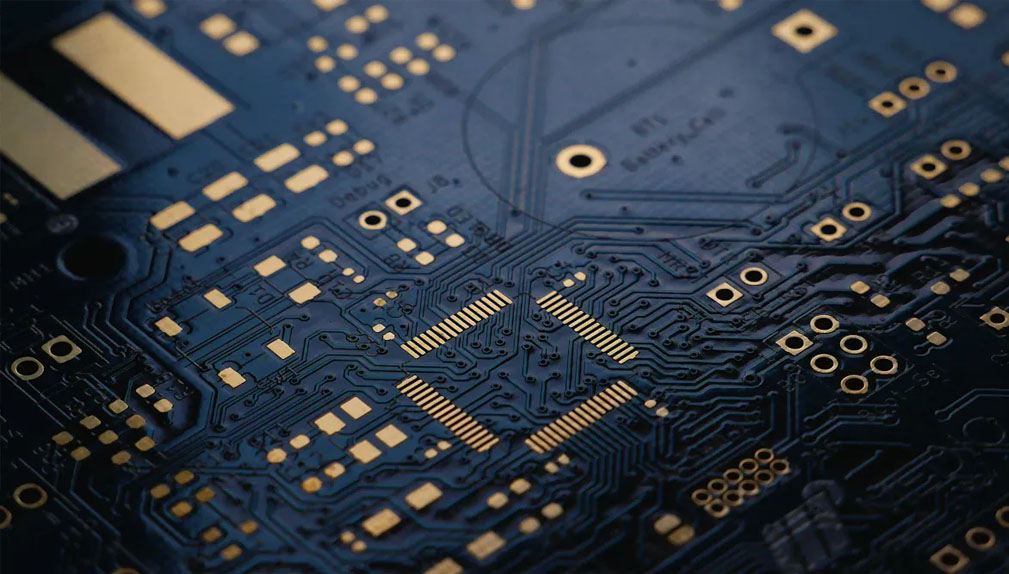

Печатная плата (ПП) является основополагающим компонентом в электронике. Она соединяет электронные компоненты с помощью медных проводников и обеспечивает механическую поддержку для их монтажа. ПП состоят из чередующихся слоев проводящей меди и изоляционного материала. Эти слои ламинируются вместе, образуя жесткую структуру. Проводящие элементы включают медные дорожки, контактные площадки и плоскости, которые обеспечивают электрические соединения. Паяльная маска покрывает поверхность, чтобы предотвратить короткие замыкания, в то время как шелкография идентифицирует компоненты.
Печатные платы (PCB) необходимы для создания компактных и эффективных электронных устройств. Без них современная электроника была бы громоздкой и ненадежной.
Каждая печатная плата включает несколько ключевых материалов, которые определяют ее производительность:
Препрег: Липкий материал, который скрепляет ламинаты или фольгу.
Медная фольга:Выступает в качестве проводника для электрических сигналов.
Медные ламинаты:Сочетают препреги и медную фольгу, формируя основу печатной платы.
Эти материалы влияют на тепловые, электрические и механические свойства печатной платы. Например, теплопроводность обеспечивает рассеивание тепла, а механическая прочность повышает долговечность.
| Материал | Функция |
| Препрег | Склеивает ламинаты или фольгу. |
| Медная фольга | Проводит электрические сигналы. |
| Ламинат с медным покрытием | Формирует структурное ядро печатной платы. |

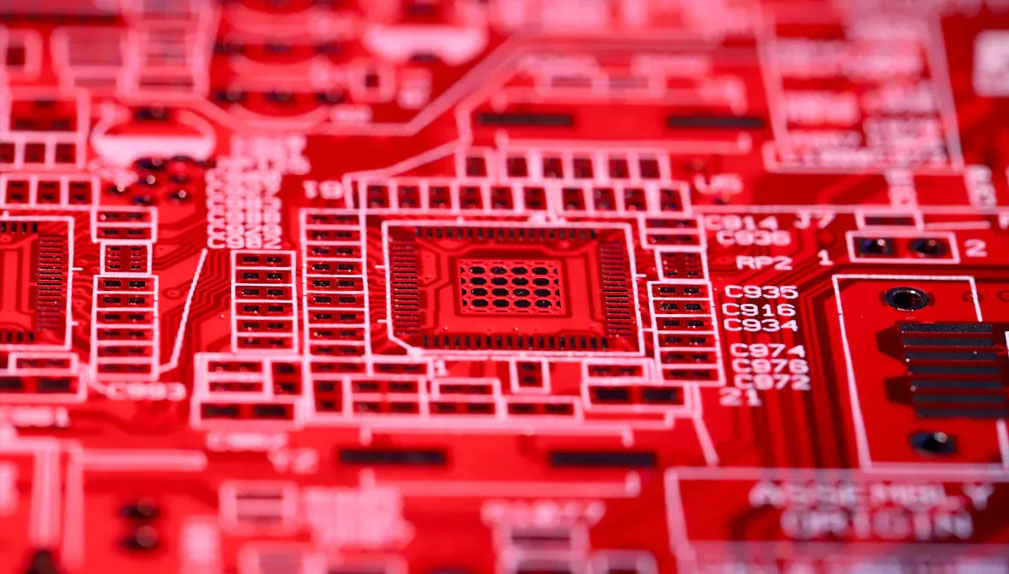

Типы печатных плат
Печатные платы бывают разных типов, каждый из которых подходит для определенных применений.
Однослойная печатная плата имеет один проводящий слой. Она проста и экономична, что делает ее идеальной для базовых устройств, таких как калькуляторы и светодиодные фонари.
Многослойные печатные платы состоят из нескольких проводящих слоев, разделенных изолирующими материалами. Они необходимы для сложной электроники, требующей высокой плотности схем. Они обеспечивают улучшенную функциональность, долговечность и компактность. Такие устройства, как смартфоны и компьютеры, используют многослойные печатные платы для своих расширенных функций.
Гибкие печатные платы используют гибкие материалы, что позволяет им вписываться в компактные или нестандартные пространства. Они распространены в носимых устройствах и медицинском оборудовании. Их гибкость снижает риск повреждения во время работы.
Каждый тип печатной платы играет уникальную роль в электронике, обеспечивая оптимальную производительность для различных устройств.
Процесс производства печатных плат начинается с проектирования и компоновки. Вы начинаете с создания принципиальной схемы, описывающей функциональность схемы. Специализированное программное обеспечение, такое как Eagle или Altium Designer, помогает вам перевести эту схему в физический макет. Этот макет определяет размещение компонентов и маршрутизацию медных дорожек.
Материал подложки образует основу печатной платы. Он обеспечивает прочную и пыленепроницаемую основу. Медный ламинат тщательно очищается для удаления загрязнений. Это обеспечивает чистую поверхность для следующих шагов. Наносится слой светочувствительной пленки, известной как фоторезист. При воздействии УФ-излучения фоторезист затвердевает, точно соответствуя дизайну.
Травление удаляет ненужную медь с платы. После нанесения фоторезиста плата промывается щелочным раствором для устранения любых незатвердевших участков. Затем следует промывка под давлением, чтобы убедиться, что не осталось остатков. Затвердевший фоторезист защищает нужную медь во время этого процесса.
Затем слои печатной платы выравниваются. Регистрационные отверстия и оптический перфоратор обеспечивают точное выравнивание. Затем слои сплавляются вместе с помощью процесса склеивания. На этом этапе при необходимости создается многослойная печатная плата. Отверстия в стеке сверлятся с высокой точностью для подготовки к размещению компонентов.
Тестирование качества гарантирует, что печатная плата соответствует проектным спецификациям. Автоматический оптический контроль сравнивает плату с исходным проектом. Этот шаг выявляет дефекты, такие как отсутствующие дорожки или невыровненные слои. Электрические испытания подтверждают функциональность печатной платы. Эти испытания проверяют, что медные дорожки проводят электричество так, как задумано.
К распространенным проблемам во время производства относятся дефекты пайки, кислотные ловушки и осколки. Вы можете решить эти проблемы, внедрив строгие меры контроля качества и используя передовые технологии производства. Например, автоматизированные системы контроля помогают обнаружить отсутствующие паяльные маски, а лазерная резка минимизирует осколки.
Хорошо протестированная печатная плата обеспечивает надежность и производительность конечного продукта.
PCBA или сборка печатной платы — это этап, на котором голая печатная плата преобразуется в функциональную схему. Этот процесс включает монтаж и пайку электронных компонентов, таких как резисторы, конденсаторы и интегральные схемы, на печатной плате. В то время как печатная плата обеспечивает структурную основу, плата PCBA выполняет предполагаемые электронные функции.
| Аспект | PCB (печатная плата) | PCBA (Printed Circuit Board Assembly) |
| Определение | Голая, не заполненная плата, обеспечивающая электрические соединения | Заполненная печатная плата электронными
компонентами, образующая функциональную схему |
| Функция | Механическая поддержка и электрические пути для компонентов | Выполняет определенную электронную функцию |
| Компоненты | Нет (пустая плата) | Все необходимые электронные компоненты (резисторы, конденсаторы, ИС и т. д.) |
Плата печатной платы включает в себя несколько важнейших компонентов, которые обеспечивают ее функциональность:
| Компонент | Функция |
| Резисторы | Ограничение потока электрического тока, обеспечение безопасной работы других компонентов. |
| Конденсаторы | Хранение и выдача электрической энергии, что имеет решающее значение для фильтрации и стабилизации электропитания. |
| Интегральные схемы | Компактные устройства, содержащие многочисленные электронные компоненты для выполнения сложных функций. |
| Соединители | Предоставляют интерфейсы для связи и передачи питания между PCBA и другими системами. |
Каждый компонент играет важную роль в обеспечении эффективной и надежной работы печатной платы. Например, резисторы защищают чувствительные детали, контролируя ток, а конденсаторы стабилизируют уровни напряжения.
Сборка печатной платы включает в себя различные методы, каждый из которых подходит для определенных приложений.
SMT является наиболее распространенным методом сборки платы PCBA. Компоненты монтируются непосредственно на поверхность печатной платы без необходимости отверстий. Эта технология обеспечивает более высокую плотность компонентов и поддерживает двухстороннюю сборку. Автоматизированные машины выполняют размещение, делая SMT эффективным и точным.
THT подразумевает вставку выводов компонентов через предварительно просверленные отверстия в печатной плате. Этот метод обеспечивает прочные механические связи, что делает его идеальным для приложений, требующих долговечности, таких как промышленное оборудование. Однако он обычно приводит к увеличению площади печатной платы и менее подходит для компактных конструкций.
| Сквозное отверстие | Поверхностный монтаж |
| Требуются отверстия для выводов компонентов | Компоненты монтируются непосредственно на контактные площадки |
| Обычно большая площадь основания | Минимальная площадь печатной платы |
| Обычно ручная сборка | Предпочтительна автоматизированная сборка |
| Низкая плотность компонентов | Более высокая плотность компонентов |
| Двусторонняя сборка редка | Обычно применяется двухсторонняя сборка |
Смешанная технология объединяет SMT и THT, чтобы использовать преимущества обоих методов. Например, вы можете использовать SMT для компактных компонентов и THT для деталей, требующих механической прочности. Такой подход обеспечивает гибкость и адаптивность при сборке печатных плат.
Современные достижения в сборке печатных плат, такие как автоматизация и робототехника, еще больше повысили эффективность. Автоматизированные системы повышают точность, уменьшают количество ошибок и увеличивают производительность, что делает их незаменимыми в крупносерийном производстве.
Понимая эти методы, вы можете выбрать правильный подход для вашей платы PCBA, гарантируя оптимальную производительность и экономическую эффективность.
Функциональное тестирование гарантирует, что печатная плата работает так, как задумано, в реальных условиях. Этот процесс оценивает производительность платы, имитируя ее реальную рабочую среду. Вы можете использовать этот метод, чтобы убедиться, что все компоненты взаимодействуют правильно и соответствуют спецификациям проекта. Например, функциональное тестирование может включать питание печатной платы и запуск специального программного обеспечения для проверки ее реакции.
Одним из наиболее распространенных методов функционального тестирования является внутрисхемное тестирование (ICT). ICT использует электрические зонды для обнаружения таких проблем, как короткие замыкания, обрывы цепей или неправильное размещение компонентов. Другим эффективным методом является тестирование летающими зондами (FPT). Этот подход использует подвижные зонды для проверки электрической непрерывности и функциональности компонентов без необходимости использования специального приспособления.
Функциональное тестирование имеет решающее значение для выявления дефектов, которые могут повлиять на производительность печатной платы. Решая эти проблемы на ранней стадии, вы можете обеспечить надежность и эффективность вашего конечного продукта.
Визуальный осмотр является одним из самых простых, но наиболее эффективных методов обеспечения качества сборки печатной платы. Этот процесс включает в себя проверку печатной платы на наличие видимых дефектов, таких как ошибки пайки, несоосные компоненты или поврежденные дорожки. Вы можете выполнять эту проверку вручную или использовать автоматизированные системы для большей точности.
Автоматизированный оптический осмотр (AOI) является популярным выбором для визуального осмотра. Он использует камеры высокого разрешения для получения подробных изображений печатной платы. Затем система сравнивает эти изображения с исходным проектом, чтобы выявить любые несоответствия. Рентгеновский контроль — еще один передовой метод. Он позволяет обнаруживать скрытые дефекты, такие как пустоты в паяных соединениях или проблемы в многослойных печатных платах.
Объединяя ручные и автоматизированные методы, вы можете добиться тщательной проверки вашей печатной платы. Этот шаг необходим для поддержания высоких стандартов качества и предотвращения дорогостоящих ошибок в производстве.
Совет: регулярные визуальные проверки в процессе сборки печатной платы могут помочь вам обнаружить дефекты на ранней стадии, экономя время и ресурсы.
Понять различия между печатной платой и печатной платой становится проще, если сравнить их основные характеристики бок о бок.
| Аспект | PCB (печатная плата) | PCBA (Сборка печатной платы) |
| Состав | Стекловолоконная подложка с медными дорожками | Печатная плата с установленными электронными компонентами и паяными соединениями |
| Функциональность | Обеспечивает механическую структуру и электрические пути | Выполняет определенные электронные функции |
| Тестирование | Проверено на непрерывность и короткие замыкания | Проходит комплексное тестирование на функциональность |
В этой таблице показано, как печатная плата служит основой, а печатная плата представляет собой полную функциональную сборку.
Печатная плата действует как скелет электронного устройства. Она обеспечивает механическую поддержку и электрические пути, необходимые для соединения компонентов. Однако она не может выполнять никакую электронную функцию сама по себе.
Напротив, печатная плата преобразует пустую печатную плату в рабочую схему. Устанавливая такие компоненты, как резисторы, конденсаторы и интегральные схемы, печатная плата становится способной выполнять определенные задачи. Например, печатная плата в смартфоне обеспечивает такие функции, как чувствительность к прикосновениям и беспроводная связь.
Представьте себе печатную плату как чистый холст, а печатную плату как законченную картину. Печатная плата закладывает основу, но печатная плата оживляет дизайн.
Производственные процессы для печатных плат и печатных плат различаются по сложности и стоимости. Производство печатной платы включает в себя более простые этапы, такие как проектирование, травление и наложение слоев. Эти шаги приводят к созданию пустой платы, которая стоит дешевле и требует меньше времени на изготовление.
Создание печатной платы добавляет несколько уровней сложности. Вам необходимо закупить компоненты, собрать их на печатной плате и провести тщательное тестирование. Эти дополнительные шаги увеличивают производственные затраты и сроки выполнения заказа. Например, в то время как пустая печатная плата может стоить 5 долларов, общая стоимость печатной платы, включая компоненты и труд, может достигать 30 долларов.
Процесс сборки также требует точности. Такие методы, как технология поверхностного монтажа (SMT) и технология сквозного монтажа (THT), обеспечивают надежное крепление компонентов. Такие методы тестирования, как функциональное тестирование и визуальный осмотр, дополнительно гарантируют надежность печатной платы.
Выбор между печатной платой и печатной платой зависит от требований вашего проекта. Если вам нужна функциональная схема, печатная плата — это то, что вам нужно. Однако для прототипирования или базовых конструкций может быть достаточно печатной платы.
Области применения печатных плат и печатных плат значительно различаются из-за их различных ролей в электронике. Печатная плата служит основой для электронных схем. Она обеспечивает структуру и пути для электрических соединений. Вы часто будете видеть, как печатные платы используются на этапах прототипирования и тестирования. Инженеры полагаются на них для проектирования и оценки схем перед переходом к полномасштабному производству. Например, однослойная печатная плата может использоваться для тестирования простой светодиодной цепи.
С другой стороны, печатная плата — это полная функциональная сборка. Она питает устройства, которые вы используете ежедневно. Печатные платы необходимы в бытовой электронике, такой как смартфоны, ноутбуки и игровые консоли. Они также играют важную роль в промышленном оборудовании, медицинских приборах и автомобильных системах. Например, печатная плата в блоке управления двигателем автомобиля обеспечивает оптимальную производительность, управляя впрыском топлива и временем зажигания.
Сложность приложения часто определяет, нужна ли вам печатная плата или печатная плата. Если вы работаете над базовым проектом или прототипом, может быть достаточно печатной платы. Однако для готового продукта, требующего функциональности, вам понадобится печатная плата. Это различие имеет решающее значение при планировании вашего проекта. Оно помогает вам эффективно распределять ресурсы и достигать ваших целей проектирования.
Совет: всегда учитывайте конечное использование вашего проекта при выборе между печатной платой и печатной платой. Этот выбор может повлиять на стоимость, время производства и общую производительность.
Вы должны использовать печатную плату, когда вам нужна базовая платформа для проектирования и тестирования электронных схем. Печатные платы идеально подходят на этапе создания прототипов, когда инженеры сосредотачиваются на создании и улучшении схемных схем. Они также предпочтительны в приложениях, где сборка не требуется, например, для испытательного оборудования для огнестрельного оружия или морских навигационных систем. В этих случаях печатная плата обеспечивает структуру и электрические пути, необходимые для оценки, не требуя дополнительных компонентов.
Печатные платы также распространены в системах безопасности, таких как сигнализации и замки. Их простота и экономичность делают их подходящими для базовых конструкций. Например, однослойная печатная плата может использоваться в базовой схеме сигнализации для подключения датчиков и триггеров.
Вы должны выбрать печатную плату, когда вам нужна полностью функциональная электронная сборка. Печатные платы необходимы для устройств, которым требуются интегрированные компоненты для выполнения определенных задач. Например, печатная плата в смартфоне обеспечивает такие функции, как сенсорная чувствительность и беспроводная связь..
PCBA также критически важны в отраслях, где надежность и производительность не подлежат обсуждению. Медицинские приборы, такие как кардиостимуляторы и компьютерные томографы, полагаются на PCBA для точной и последовательной работы. Аналогично, автомобильные системы, такие как блоки управления двигателем и антиблокировочные тормоза, зависят от надежных PCBA для выдерживания суровых условий и обеспечения безопасности.
Бытовая электроника в значительной степени зависит от PCBA из-за своей компактной и эффективной конструкции. Смартфоны, ноутбуки и игровые консоли содержат многослойные PCBA высокой плотности. Бытовая техника, такая как холодильники и микроволновые печи, также использует PCBA для управления своими электронными функциями. Даже развлекательные системы, такие как телевизоры и стереосистемы, зависят от PCBA для бесперебойной работы.
Современные автомобили включают PCBA в различные системы для повышения производительности и безопасности. Блоки управления двигателем, информационно-развлекательные системы и передовые системы помощи водителю используют PCBA. Эти узлы должны выдерживать экстремальные температуры и вибрации, что делает долговечность ключевым фактором в их конструкции.
Медицинские приборы требуют высочайших стандартов надежности и точности. PCBA являются неотъемлемой частью таких устройств, как кардиостимуляторы, глюкометры и аппараты МРТ. Например, кардиостимулятор содержит крошечную PCBA, которая должна безупречно работать в течение многих лет внутри человеческого тела. Технологии сканирования, такие как КТ-сканеры и ультразвуковые приборы, также зависят от PCBA для получения точных результатов.
Совет: при выборе между PCB и PCBA всегда учитывайте сложность и функциональность, требуемые вашим проектом. Это решение повлияет на стоимость, время производства и общую производительность вашего устройства.
Понимание различий между PCB и PCBA необходимо для принятия обоснованных решений в проектировании электроники. PCB служит структурной основой, в то время как PCBA — это полностью собранная функциональная схема. Каждая из них играет уникальную роль в жизненном цикле разработки продукта.
При выборе между ними учитывайте:
Стадию вашего проекта.
Желаемая функциональность и сложность.
Масштаб производства и экономическая эффективность.
Выбор правильного варианта гарантирует, что ваш проект будет соответствовать его целям. Для более простых конструкций или прототипирования может быть достаточно печатной платы. Для полного, готового к использованию решения печатная плата — это путь.
В конечном счете, печатная плата является отправной точкой, но печатная плата превращает ее в функциональный шедевр.
Печатная плата — это пустая плата, которая обеспечивает структуру и электрические пути для цепей. Сборка печатной платы, или печатная плата, включает печатную плату со всеми необходимыми установленными компонентами, что делает ее функциональной электронной сборкой.
Тестирование гарантирует, что печатная плата соответствует проектным спецификациям и правильно функционирует. Оно выявляет такие дефекты, как короткие замыкания или несоответствующие слои, которые могут повлиять на надежность конечного продукта.
SMT монтирует компоненты непосредственно на поверхность печатной платы, обеспечивая более высокую плотность и компактность конструкций. THT подразумевает вставку выводов компонентов через отверстия, что обеспечивает более прочные механические связи, но требует больше места.
PCBA преобразует пустую печатную плату в функциональную схему путем добавления компонентов. Это критически важный шаг в процессе производства электроники, гарантирующий, что конечный продукт выполняет свои предполагаемые функции.
Да, печатную плату можно использовать для прототипирования или тестирования схем. Однако для функционального устройства вам нужна печатная плата со всеми собранными и протестированными компонентами.
