2025-04-07
Проектирование печатной платы с нуля позволяет воплотить ваши электронные идеи в функциональное оборудование. Понимание процесса проектирования печатной платы (PCB) крайне важно для создания эффективных и надежных схем. Начинающие часто сталкиваются с такими проблемами, как неправильное размещение компонентов, плохая трассировка или проблемы с тепловым управлением. Освоив проектирование печатных плат, вы сможете избежать этих ошибок и гарантировать, что ваши проекты соответствуют электрическим и механическим требованиям. Это руководство упрощает процесс проектирования, помогая создать макет печатной платы, который сочетает функциональность и технологичность. С практикой вы приобретете навыки для создания профессиональных печатных плат.
Заранее определите, для чего будет использоваться ваша печатная плата. Знание ее назначения поможет выбрать правильные компоненты и дизайн.
Используйте качественные программы для проектирования печатных плат. Начинающие могут попробовать KiCad или EasyEDA. Опытные пользователи могут предпочесть Altium Designer из-за его расширенных функций.
Размещайте компоненты разумно для лучшей работы. Держите связанные компоненты близко друг к другу, чтобы улучшить поток сигналов и упростить трассировку.
Регулярно проверяйте свой дизайн с помощью проверки правил проектирования (DRC). Это поможет найти ошибки до производства платы, сэкономив время и усилия.
Создавайте правильные файлы для производства. Укажите все необходимые детали, чтобы помочь производителю и избежать ошибок..
Определение требований к проектированию — это основа любого успешного проекта печатной платы. Этот шаг гарантирует, что ваша печатная плата будет соответствовать своему назначению, соблюдая электрические, механические и технологические ограничения. Тщательное планирование на этом этапе помогает избежать дорогостоящих ошибок и упрощает процесс проектирования.
Определите назначение и функции печатной платы
Начните с определения конкретного назначения вашей печатной платы. Спросите себя, что должна выполнять плата и где она будет использоваться. Например:
Потребительская электроника：Устройства, такие как смартфоны, ноутбуки и бытовая техника, полагаются на печатные платы для своей работы.
Медицинские устройства: Диагностические инструменты и оборудование для лечения требуют печатных плат, разработанных для точности и надежности.
Промышленное оборудование:：Печатные платы в машинах должны выдерживать суровые условия и обеспечивать долговечность.
Автомобильные и аэрокосмические компоненты：Эти печатные платы должны соответствовать строгим стандартам безопасности и производительности.
Понимание назначения платы помогает определить необходимые функции, такие как долговечность, управление теплом или целостность сигнала. Это обеспечивает соответствие вашего дизайна конечным требованиям.
Соберите и перечислите необходимые компоненты
После определения назначения платы составьте список необходимых компонентов. Используйте такие инструменты, как KiCad, EAGLE или Altium Designer, чтобы создать или сослаться на подробную схему. Следуйте этим шагам:
1. Определите компоненты на основе функциональности схемы, такие как резисторы, конденсаторы, микросхемы и разъемы.
2. Проверьте спецификации компонентов, их доступность и совместимость с вашим дизайном.
3. Используйте программное обеспечение для проектирования печатных плат, чтобы нарисовать схему и разместить компоненты логически.
4. Запустите проверку электрических правил (ERC), чтобы обнаружить и исправить ошибки.
Организация компонентов на раннем этапе упрощает процесс проектирования и снижает риск пропуска критических элементов при создании макета.
Понимание электрических и механических ограничений
Учет ограничений гарантирует, что ваша печатная плата будет функционировать надежно и может быть изготовлена эффективно. Основные моменты включают:
Электрические ограничения: Поддерживайте правильную ширину дорожек, расстояние между ними и контроль импеданса. Убедитесь, что высокоскоростные сигналы не пересекаются, чтобы минимизировать помехи.
Физические ограничения: Определите размеры платы и структуру слоев. Размещайте компоненты стратегически, чтобы оптимизировать тепловое управление и механическую прочность.
Технологические ограничения: Избегайте перекрытия шелкографии, обеспечьте правильное расстояние для паяльной маски и соблюдайте расстояние между медью и краем платы.
Ограничения сборки: Ориентируйте компоненты для удобства сборки и обеспечьте достаточное расстояние между ними.
Например, размещайте теплообразующие компоненты ближе к вентиляционным отверстиям и избегайте их скопления, чтобы предотвратить перегрев. Учет этих ограничений на раннем этапе обеспечивает надежный и эффективный макет печатной платы.
Выбор и настройка программного обеспечения для проектирования печатных плат
Выбор правильного программного обеспечения для проектирования печатных плат — это критически важный шаг в создании эффективного дизайна. Программное обеспечение, которое вы выберете, определит, насколько легко вы сможете воплотить свои идеи в функциональную печатную плату. Понимание доступных инструментов и их функций поможет вам принять обоснованное решение, соответствующее вашим проектным потребностям.
Обзор популярных инструментов для проектирования печатных плат
На рынке представлен широкий спектр программного обеспечения для проектирования печатных плат, каждое из которых ориентировано на разные уровни навыков и требования проектов. Некоторые из самых популярных вариантов включают:
При выборе инструмента учитывайте такие факторы, как удобство использования, возможности симуляции и доступ к библиотекам компонентов. Для начинающих такие инструменты, как EasyEDA или KiCad EDA, предлагают удобный интерфейс и основные функции. Опытные пользователи могут предпочесть Altium Designer или Siemens Xpedition из-за их мощных инструментов симуляции и функций совместной работы.
Установка и настройка программного обеспечения
После выбора программного обеспечения установите его на компьютер, следуя инструкциям разработчика. Во время установки убедитесь, что ваша система соответствует требованиям к оборудованию и операционной системе. После установки настройте параметры в соответствии с потребностями вашего проекта. Например, установите единицы измерения по умолчанию (например, миллиметры или дюймы) и настройте сетку для точного размещения компонентов.
Многие инструменты также позволяют импортировать библиотеки компонентов или создавать собственные. Используйте эту функцию, чтобы упростить процесс проектирования. Правильная настройка обеспечивает более плавный рабочий процесс и снижает вероятность ошибок на этапе проектирования.
Начало нового проекта проектирования печатной платы
Чтобы начать проект, откройте программное обеспечение и создайте новый файл проекта. Большинство программ для проектирования печатных плат предоставляет шаблоны или мастеры, которые помогут вам настроить проект. Определите размеры платы, структуру слоев и правила проектирования на этом этапе. Эти параметры будут направлять процесс размещения и трассировки, гарантируя, что ваш макет печатной платы соответствует электрическим и механическим ограничениям.
Используйте редактор схем, чтобы добавить компоненты и установить соединения между ними. Этот шаг закладывает основу для физического размещения вашей печатной платы. Сохраняйте прогресс регулярно, чтобы избежать потери работы. Начало с хорошо организованного файла проекта упрощает переход к редактору макета и обеспечивает плавный процесс проектирования.
Создание схемы для печатной платы
Создание схемы — это критически важный шаг в проектировании печатной платы. Она служит чертежом для вашей печатной платы, детализируя, как компоненты соединяются для достижения желаемой функциональности. Следуя структурированному подходу, вы можете обеспечить точность и эффективность в процессе проектирования.
Добавление компонентов на схему
Начните с размещения компонентов на схеме в вашем программном обеспечении. Каждый компонент в вашем макете печатной платы должен иметь соответствующий символ на схеме. Следуйте этим шагам, чтобы упростить процесс:
Определите функциональные требования вашей схемы.
Выберите компоненты, которые соответствуют этим требованиям.
Используйте библиотеку программного обеспечения, чтобы добавить символы для каждого компонента. Если символ недоступен, создайте его вручную.
Расположите символы логически, группируя связанные компоненты вместе.
Правильное размещение компонентов на схеме обеспечивает ясность и упрощает следующие шаги в процессе проектирования. Например, разместите компоненты питания в верхней части, а заземление — в нижней, чтобы поддерживать логический поток.
Соединение компонентов с помощью сетей
После добавления компонентов установите соединения между ними с помощью сетей. Сети представляют электрические соединения в вашем проекте печатной платы. Чтобы обеспечить чистую и профессиональную схему, следуйте этим рекомендациям:
l Используйте заглавные буквы для имен сигналов и размещайте их над сетью.
l Держите имена сигналов краткими, желательно не более четырех символов.
l Указывайте активные низкие сигналы с помощью черты или полосы.
l Удалите все открытые или неиспользуемые сети, чтобы избежать путаницы.
l Используйте символы межстраничных соединений для соединений, охватывающих несколько страниц.
l Расположите схему так, чтобы сигналы текли слева направо, с питанием и заземлением в верхней и нижней частях.
Эти практики улучшают читаемость и снижают риск ошибок на этапе размещения.
Проверка схемы на ошибки
Прежде чем продолжить, проверьте схему, чтобы убедиться, что она не содержит ошибок. Большинство программ для проектирования печатных плат включает инструмент проверки правил проектирования (DRC), чтобы выявить распространенные проблемы. Запустите DRC, чтобы обнаружить отсутствующие соединения, пересекающиеся сети или неправильное размещение компонентов. Устраните все предупреждения и ошибки своевременно.
Тщательная проверка на этом этапе экономит время и предотвращает дорогостоящие ошибки на более поздних этапах проектирования. Дважды проверьте, что все компоненты правильно обозначены и соединены. Этот шаг гарантирует, что ваша схема готова к следующему этапу проектирования.
Определение макета печатной платы и ее размеров — это важный шаг в проектировании. Этот процесс гарантирует, что ваша печатная плата соответствует функциональным, механическим и технологическим требованиям. Тщательное планирование размера, формы и правил проектирования позволяет создать макет, который сочетает производительность и эффективность.
Определение размера и формы платы
Начните с определения размера и формы вашей печатной платы. Учитывайте физические ограничения устройства или корпуса, в котором будет установлена плата. Например, компактные устройства, такие как носимые гаджеты, требуют небольших плат, в то время как промышленное оборудование может позволить большие размеры. Используйте схему в качестве ориентира, чтобы оценить необходимое пространство для компонентов и трассировки.
Также учитывайте монтажные отверстия, разъемы и отступы от краев. Эти элементы гарантируют, что плата будет надежно закреплена в корпусе и совместима с внешними интерфейсами. Хорошо определенные размеры и форма платы упрощают процесс сборки и снижают риск механических помех.
Установка правил проектирования и ограничений
Установление правил проектирования и ограничений необходимо для успешного проектирования печатной платы. Эти правила направляют размещение компонентов и трассировку дорожек, гарантируя, что макет соответствует стандартам производства. Следуйте этим ключевым шагам:
Определите правила проектирования платы, чтобы обеспечить качество изготовления и сборки.
Размещайте компоненты стратегически, чтобы упростить трассировку и соблюсти правила проектирования.
Группируйте компоненты по типу, чтобы минимизировать сложность трассировки.
Размещайте питание и заземление соответствующим образом в структуре слоев.
Соблюдайте механические ограничения, такие как расположение разъемов и ограничения корпуса.
Эти правила помогают избежать распространенных проблем, таких как помехи между дорожками, недостаточные зазоры или плохое тепловое управление. Учет этих факторов на раннем этапе упрощает процесс проектирования и повышает надежность макета печатной платы.
Импорт схемы в редактор макета
После определения макета и установки правил проектирования импортируйте схему в редактор макетов. Этот шаг переносит логические соединения из вашей схемы в физический дизайн платы. Большинство программ для проектирования печатных плат автоматизирует этот процесс, гарантируя точное отображение всех компонентов и сетей.
После импорта убедитесь, что все компоненты размещены в пределах контура платы. Проверьте наличие ошибок, таких как отсутствующие соединения или перекрывающиеся элементы. Этот первоначальный обзор гарантирует плавный переход к следующему этапу проектирования, где вы оптимизируете размещение компонентов и трассировку.
Совет: Регулярно сохраняйте прогресс на этом этапе, чтобы избежать потери работы. Регулярное резервное копирование экономит время и предотвращает разочарование.
Оптимизация размещения компонентов в процессе проектирования печатной платы
Оптимизация размещения компонентов — это критически важный шаг в проектировании печатной платы. Правильное размещение компонентов гарантирует, что ваша печатная плата будет функционировать эффективно, минимизирует ошибки и поддерживает технологичность. Следуя лучшим практикам, вы можете создать макет печатной платы, который сочетает производительность и удобство производства.
Логическая группировка связанных компонентов
Логическое размещение компонентов улучшает общую функциональность вашей печатной платы. Группируйте компоненты на основе их ролей и соединений. Например, держите компоненты питания вместе и размещайте их ближе к источнику питания. Аналогично, группируйте компоненты обработки сигналов, чтобы поддерживать чистый поток сигналов. Логическая группировка уменьшает длину дорожек, минимизирует помехи и упрощает трассировку.
При размещении компонентов учитывайте их электрические связи. Например, размещайте блокировочные конденсаторы ближе к интегральным схемам, чтобы стабилизировать подачу питания. Логическая группировка не только повышает производительность, но и упрощает отладку и тестирование.
Оптимизация размещения для потока сигналов и пространства
Эффективное размещение обеспечивает оптимальный поток сигналов и максимально использует доступное пространство. Используйте эти стратегии для достижения этого:
Располагайте компоненты в соответствии с естественным потоком сигналов, от входа к выходу.
Размещайте высокоскоростные компоненты ближе друг к другу, чтобы уменьшить задержку сигнала и помехи.
Избегайте размещения компонентов слишком близко к краям платы, чтобы предотвратить механические повреждения.
Равномерно распределяйте компоненты, чтобы избежать перегруженности и обеспечить
Путем оптимизации размещения компонентов вы улучшаете целостность сигнала и снижаете риск возникновения шумов или перекрестных помех. Этот подход также обеспечивает компактность и организованность компоновки вашей печатной платы.
Учитывайте возможность производства и сборки
Проектирование с учетом технологичности производства (DFM) гарантирует, что ваша конструкция печатной платы может быть эффективно изготовлена. Следуйте этим рекомендациям, чтобы упростить сборку:
Равномерно распределяйте крупные компоненты для поддержания теплового баланса во время пайки.
Избегайте смешивания технологий монтажа в отверстия и поверхностного монтажа, чтобы снизить сложность производства.
Выбирайте корпуса компонентов, совместимые с автоматизированными процессами сборки.
Регулярно обновляйте ведомость материалов (BOM), чтобы предотвратить задержки в производстве.
Эти меры снижают производственные затраты и минимизируют риск ошибок во время сборки. Хорошо оптимизированная конструкция не только работает лучше, но и упрощает производственный процесс.
Преимущества оптимизированного размещения компонентов
В таблице ниже приведены преимущества оптимизации размещения компонентов при проектировании печатных плат:
| Преимущество | Описание |
| Улучшенная производительность | Оптимизированные конструкции обеспечивают лучшее электрическое функционирование, целостность сигналов и подачу питания. |
| Снижение ошибок | Следование рекомендациям по оптимизации уменьшает вероятность ошибок в проектировании и необходимости доработок. |
| Повышенная технологичность | Конструкции, учитывающие принципы DFM, проще и дешевле в производстве. |
Сосредоточившись на логической группировке компонентов, потоке сигналов и технологичности производства, вы сможете создать надежную и эффективную конструкцию печатной платы.
Прокладка дорожек и добавление слоев питания и земли являются важными этапами проектирования печатных плат. Эти процессы обеспечивают надежные электрические соединения, повышают стабильность и улучшают общую производительность вашей печатной платы.

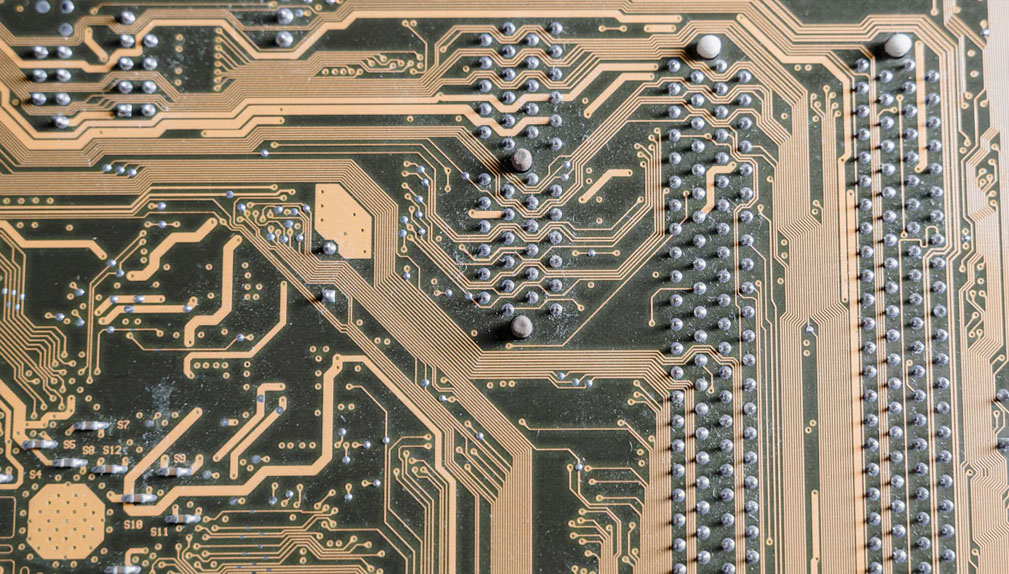

Прокладка сигнальных дорожек для электрических соединений
Прокладка сигнальных дорожек создает электрические пути между компонентами. Для этого используйте программное обеспечение для проектирования печатных плат, чтобы соединить цепи, определенные в вашей схеме. Следуйте этим рекомендациям:
l Держите дорожки как можно короче и прямее, чтобы уменьшить сопротивление и задержку сигнала.
l Избегайте острых углов (например, 90°), так как они могут вызывать отражения сигнала и электромагнитные помехи (EMI). Вместо этого используйте скругленные или 45° углы.
l Разделяйте высокоскоростные и низкоскоростные сигнальные дорожки, чтобы минимизировать помехи.
l Прокладывайте дифференциальные пары (например, сигналы USB или Ethernet) вместе с одинаковой длиной, чтобы сохранить целостность сигнала.
Эффективная прокладка дорожек гарантирует, что ваша печатная плата будет работать так, как задумано, и снизит риск возникновения электрических шумов или ухудшения сигнала.
Добавление слоев питания и земли для стабильности
Добавление слоев питания и земли повышает стабильность и эффективность вашей печатной платы. Эти слои представляют собой большие области меди, которые распределяют питание и обеспечивают общую точку заземления. Их преимущества включают:
Более короткие пути возврата тока, что улучшает эффективность подачи питания.
Увеличенную пропускную способность тока, что снижает рабочую температуру и повышает целостность платы.
Улучшенное распределение питания, обеспечивающее стабильную подачу энергии по всей плате.
Лучшую развязку между цепями, что уменьшает шум и распространение энергии.
Снижение падения напряжения, что поддерживает стабильность.
Рассеивание тепла, предотвращающее локальные перегревы и улучшающее производительность.
Минимизацию электромагнитных помех (EMI), что улучшает целостность сигнала.
При добавлении слоев питания и земли убедитесь, что они покрывают как можно большую площадь платы. Такой подход упрощает прокладку дорожек и повышает общую надежность вашей печатной платы.
Обеспечение правильной ширины дорожек и зазоров
Правильная ширина дорожек и зазоры критически важны для технологичности и производительности. Используйте следующие рекомендации:
Для плат, изготавливаемых вручную, используйте более широкие дорожки, например, 15 мил для сигнальных дорожек и 30 мил для силовых.
Для профессионального производства допустимы более узкие дорожки (например, 8-10 мил), с минимальной шириной 5-6 мил.
Для высокотехнологичных приложений ширина дорожек может быть уменьшена до 2,5 мил.
Используйте калькулятор ширины дорожек для силовых дорожек, обычно выбирая 20-25 мил.
Соблюдайте расстояние между дорожками, желательно равное ширине дорожки, чтобы избежать коротких замыканий.
Включите эти правила в проверку правил проектирования (DRC) вашего программного обеспечения, чтобы обеспечить соответствие. Правильная ширина дорожек и зазоры улучшают электрические характеристики и снижают вероятность ошибок при производстве.
Совет: Всегда уточняйте требования производителя печатных плат по ширине дорожек и зазорам, чтобы обеспечить совместимость с их процессом изготовления.
Добавление шелкографии и маркировки на печатную плату
Добавление шелкографии и маркировки на вашу печатную плату важно для обеспечения правильной сборки, функциональности и обслуживания. Эти обозначения предоставляют ключевую информацию о размещении компонентов, их ориентации и деталях платы, что делает процесс сборки более эффективным и снижает риск ошибок.
Маркировка компонентов для сборки
Четкая маркировка компонентов упрощает процесс сборки и помогает техникам быстро идентифицировать детали. Используйте программное обеспечение для проектирования печатных плат, чтобы разместить шелкографию и другие обозначения рядом с каждым компонентом. Убедитесь, что маркировка читаема и не перекрывает паяльные площадки или дорожки. Например, используйте обозначения, такие как "R1" для резисторов или "C1" для конденсаторов. Эти обозначения должны соответствовать схеме и чертежам сборки для обеспечения согласованности.
Избегайте излишнего текста на плате. Вместо этого сосредоточьтесь на важной информации, которая помогает в сборке и поиске неисправностей. Правильная маркировка не только ускоряет производство, но и обеспечивает точное размещение компонентов.
Добавление обозначений ориентации и полярности
Обозначения ориентации и полярности критически важны для таких компонентов, как диоды, конденсаторы и светодиоды. Неправильное размещение этих деталей может привести к отказу схемы. Следуйте этим рекомендациям:
1. Используйте стандартные символы для поляризованных компонентов, например, "+" для положительных выводов или полосу для катодов.
2. Соблюдайте стандарты IPC для посадочных мест и обозначений полярности.
3. Включите четкие указания полярности в схему и чертежи сборки.
4. Проверяйте обозначения в процессе проверки проекта, чтобы избежать ошибок.
5. Сообщайте сборщикам о любых нестандартных обозначениях.
Например, разместите символ "+" рядом с положительным выводом конденсатора и полосу рядом с катодом диода. Четкие и последовательные обозначения повышают надежность вашей печатной платы.
Добавление информации о плате (например, версия, название)
Добавление информации о плате улучшает отслеживаемость и упрощает обслуживание. Включите такие данные, как название платы, номер версии и дату изготовления на слой шелкографии. Эта информация помогает идентифицировать плату во время тестирования или ремонта.
Разместите текст в незаметной области, например, у краев платы. Используйте размер шрифта, который остается читаемым, не занимая слишком много места. Включение этой информации обеспечивает организованность и удобство управления вашей печатной платой на протяжении всего ее жизненного цикла.
Совет: Всегда проверяйте слой шелкографии перед завершением проекта. Убедитесь, что все обозначения четкие, точные и не перекрывают другие элементы.
Проверка проекта печатной платы с помощью DRC
Проверка вашего проекта печатной платы с помощью проверки правил проектирования (DRC) — это важный этап, который гарантирует, что ваша плата соответствует производственным и эксплуатационным стандартам. Этот процесс выявляет потенциальные проблемы, которые могут повлиять на функциональность или технологичность, позволяя устранить их до начала производства.
Запуск проверки правил проектирования (DRC) для выявления ошибок
Запуск DRC помогает выявить нарушения правил в вашем проекте. Эти проверки сравнивают ваш проект с предопределенными правилами, такими как ширина дорожек, зазоры и конфигурация слоев. Типичные ошибки, выявляемые DRC, включают:
Неподключенные дорожки (антенны).
Короткие замыкания из-за пересечения дорожек или площадок.
Ошибки в определении областей размещения компонентов.
Несоответствия пар слоев в многослойных проектах.
Неправильно настроенные переходные отверстия под площадками SMD.
Для запуска DRC настройте параметры в вашем программном обеспечении в соответствии с требованиями производителя. Это гарантирует, что проверка соответствует производственным требованиям. После настройки запустите инструмент DRC для сканирования вашего проекта на наличие ошибок.
Исправление ошибок и устранение предупреждений
После запуска DRC необходимо устранить все ошибки и предупреждения для обеспечения безупречного проекта. Следуйте этим шагам:
Настройте инструмент DRC с правилами, основанными на требованиях производителя.
Запустите DRC для выявления нарушений в вашем проекте.
Исправьте ошибки, изменив ширину дорожек, зазоры, переместив компоненты или скорректировав контур платы.
Повторно запустите DRC после внесения изменений, чтобы убедиться, что все проблемы устранены.
Этот итеративный процесс гарантирует, что ваш проект соответствует электрическим и механическим требованиям, снижая риск задержек или сбоев в производстве.
Финальная проверка проекта печатной платы
Перед завершением проекта проведите тщательную проверку, чтобы убедиться, что все аспекты соответствуют требованиям. Убедитесь, что все компоненты размещены правильно, дорожки проложены эффективно, а обозначения на шелкографии четкие. Дважды проверьте, что DRC не выявил ошибок или предупреждений. Эта финальная проверка служит страховкой, гарантируя, что ваш проект готов к производству без осложнений.
Потратив время на проверку с помощью инструментов DRC и устранив все проблемы, вы повышаете надежность и технологичность вашей печатной платы. Этот этап важен для создания высококачественного продукта, который будет работать так, как задумано.
Генерация производственных файлов для процесса изготовления печатных плат
Генерация производственных файлов — это важный этап подготовки вашего проекта к производству. Эти файлы передают ваши проектные намерения производителю, гарантируя точное изготовление и сборку печатной платы. Следуя этим шагам, вы можете упростить процесс производства и минимизировать ошибки.
Экспорт файлов Gerber и файлов сверловки
Файлы Gerber являются отраслевым стандартом для передачи данных о проекте печатной платы производителям. Эти файлы хранят информацию о форме и расположении каждого элемента вашего проекта, включая дорожки, площадки и переходные отверстия. Каждый слой вашей печатной платы, такой как верхний медный слой, нижний медный слой, маска пайки и шелкография, сохраняется как отдельный файл Gerber. Файлы сверловки, в свою очередь, указывают расположение и размеры отверстий для переходных отверстий и точек крепления.
Используя программное обеспечение для проектирования печатных плат, вы можете сгенерировать файлы Gerber и файлы сверловки всего за несколько кликов. Убедитесь, что вы включили все необходимые слои и проверили, что файлы соответствуют требованиям вашего производителя. Файлы Gerber стандартизируют процесс передачи данных, снижая риск ошибок и обеспечивая эффективный процесс производства печатных плат. Этот этап критически важен для избежания дефектных плат и ненужных затрат.
Включение чертежей сборки и документации
Чертежи сборки и документация предоставляют важные инструкции для сборки вашей печатной платы. Эти материалы гарантируют, что компоненты будут размещены и припаяны правильно, снижая вероятность ошибок при сборке. Ключевые элементы, которые следует включить:
Детализированную ведомость материалов (BOM), содержащую список всех компонентов и их поставщиков.
Предупреждающие обозначения для работы с чувствительными компонентами, такими как те, которые подвержены электростатическому разряду.
Примечания по сборке, указывающие размещение компонентов, инструкции по пайке и рекомендации по обращению.
Кроме того, выделите критические компоненты с особыми инструкциями по монтажу, укажите дополнительное оборудование с конкретными деталями и предоставьте детализированные виды сложных участков сборки. Полная документация обеспечивает плавный переход от проектирования к производству.
Проверка файлов на полноту и точность
Перед отправкой файлов проверьте их полноту и точность. Дважды убедитесь, что все файлы Gerber, файлы сверловки и документация по сборке включены. Используйте встроенные инструменты вашего программного обеспечения для проектирования печатных плат, чтобы предварительно просмотреть файлы и убедиться, что они соответствуют вашему проекту. Особое внимание уделите ширине дорожек, зазорам и выравниванию слоев.
Также ознакомьтесь с рекомендациями вашего производителя, чтобы убедиться, что файлы соответствуют их требованиям. Тщательная проверка на этом этапе предотвращает задержки и гарантирует, что ваш проект печатной платы готов к производству. Потратив время на проверку файлов, вы повышаете надежность процесса производства печатных плат.
Совет: Всегда уточняйте у производителя конкретные требования или предпочтения по форматам файлов и документации.
Отправка файлов для производства печатных плат
Выбор надежного производителя печатных плат
Выбор подходящего производителя критически важен для превращения вашего проекта печатной платы в высококачественный продукт. Надежный производитель гарантирует, что ваша печатная плата будет соответствовать всем спецификациям и работать так, как задумано. Используйте следующие критерии для оценки потенциальных производителей:
| Критерии | Описание |
| Качество | Убедитесь, что производитель может соответствовать вашим требованиям, включая количество слоев, тип материалов, допуски и специальные запросы. |
| Стоимость | Найдите баланс между стоимостью и качеством; низкие цены могут привести к ухудшению качества, что негативно скажется в долгосрочной перспективе. |
| Сроки | Подтвердите, что производитель может соблюдать сроки; оцените, подходят ли их возможности для быстрого выполнения заказов для долгосрочного производства. |
| Взаимоотношения | Оцените способность производителя к сотрудничеству и построению долгосрочных отношений, что может улучшить синергию и оптимизировать процессы. |
| Источники материалов | Изучите, откуда производитель получает материалы; убедитесь в их стабильности и соответствии стандартам, чтобы избежать отклонений в производительности. |
| Источники материалов | Соотнесите возможности производителя с вашими требованиями по объемам, будь то прототипы или небольшие партии перед масштабированием. |
Выбор производителя, соответствующего вашим проектным потребностям, обеспечивает плавный переход от проектирования к производству.
Загрузка файлов и указание производственных требований
После выбора производителя загрузите ваши файлы и предоставьте подробные производственные требования. Эти детали помогают производителю точно изготовить вашу печатную плату. Включите следующее:
Чертеж изготовления с указанием контура платы и информации о монтажных отверстиях.
Полный вид слоев с указанием толщины слоев и материалов платы.
Информацию о расположении отверстий с символами для каждого размера.
Нестандартные особенности платы, такие как пазы или вырезы, с полными размерами.
Требования к обработке, такие как цвет шелкографии и маски пайки.
Класс производства (например, класс 2 или 3) в зависимости от требований приложения.
Для сборки включите:
Чертежи сборки, показывающие все компоненты в их местах установки.
Референсные обозначения для идентификации.
Примечания для производителя с инструкциями по сборке.
Предоставление полной документации гарантирует, что ваш прототип или производственная партия печатных плат будут соответствовать вашим ожиданиям.
Проверка и подтверждение заказа для производства
Перед окончательным подтверждением заказа проверьте все файлы и спецификации с производителем. Большинство производителей проводят проверку Design for Manufacturability (DFM), чтобы выявить потенциальные проблемы. Этот шаг гарантирует, что ваш проект печатной платы может быть произведен эффективно без чрезмерных затрат ресурсов или времени.
Запросите проверку проекта, чтобы убедиться, что все компоненты присутствуют и правильно структурированы. Производитель может потребовать вашего утверждения рабочих файлов и спецификаций перед началом производства. Внимательно изучите эти детали, чтобы избежать ошибок в процессе производства. Подтверждение заказа гарантирует, что ваш проект печатной платы плавно перейдет в стадию производства, что приведет к созданию надежного и функционального продукта.
Проектирование печатной платы с нуля включает в себя освоение нескольких ключевых этапов. Вы начинаете с определения требований к проекту, выбора подходящих инструментов и создания схемы. Затем вы оптимизируете компоновку платы, прокладываете дорожки и добавляете шелкографию. Наконец, вы проверяете проект и генерируете производственные файлы. Каждый этап требует точности и соблюдения отраслевых стандартов.
Чтобы преуспеть в проектировании печатных плат, регулярно практикуйтесь и совершенствуйте свои навыки. Избегайте распространенных ошибок, таких как размещение компонентов слишком близко к краю платы или пренебрежение правильными зазорами между дорожками. Следуйте лучшим практикам, таким как планирование с учетом технологичности производства и моделирование проектов для проверки функциональности. Внимание к деталям гарантирует, что ваша печатная плата будет работать надежно и соответствовать производственным требованиям.
Совет: Всегда оценивайте качество вашего проекта на ранних этапах и ведите четкую документацию, чтобы упростить производство и поиск неисправностей.
Следуя этим рекомендациям, вы сможете создавать эффективные и высококачественные проекты печатных плат, которые воплотят ваши электронные проекты в жизнь.
Каковы основные преимущества самостоятельного проектирования печатных плат?
Самостоятельное проектирование печатных плат дает вам полный контроль над функциональностью, компоновкой и производительностью. Вы можете настроить плату в соответствии с конкретными требованиями проекта, оптимизировать пространство и улучшить целостность сигналов. Это также снижает зависимость от готовых плат, гарантируя уникальность и адаптацию вашего проекта под ваши нужды.
Как обеспечить технологичность вашего проекта печатной платы?
Следуйте принципам Design for Manufacturability (DFM). Используйте правильную ширину дорожек, зазоры и расстояние между компонентами. Соблюдайте спецификации производителя по материалам и допускам. Проводите проверку правил проектирования (DRC) для выявления ошибок. Общайтесь с производителем, чтобы уточнить требования и избежать проблем при производстве.
Почему размещение компонентов критически важно при проектировании печатных плат?
Правильное размещение компонентов обеспечивает эффективный поток сигналов, минимизирует помехи и оптимизирует тепловое управление. Логическая группировка компонентов сокращает длину дорожек и упрощает их прокладку. Это также улучшает технологичность, соответствуя автоматизированным процессам сборки, что снижает производственные затраты и ошибки.
Какие инструменты лучше всего подходят для начинающих в проектировании печатных плат?
Для начинающих идеально подходят такие инструменты, как KiCad, EasyEDA и Autodesk EAGLE. Они предлагают удобный интерфейс, обширные библиотеки и необходимые функции для создания схем и проектирования компоновки. Эти инструменты упрощают процесс обучения, предоставляя профессиональные возможности.
Как можно повысить надежность вашего проекта печатной платы?
Используйте слои питания и земли для повышения стабильности. Соблюдайте правильную ширину дорожек и зазоры. Добавляйте развязывающие конденсаторы рядом с микросхемами для стабилизации подачи питания. Проверяйте проект с помощью инструментов DRC и моделируйте схемы для выявления потенциальных проблем. Внимание к деталям обеспечивает долгосрочную надежность.
Совет: Всегда консультируйтесь с рекомендациями производителя, чтобы ваш проект соответствовал их возможностям.
