Передовое производство многослойных печатных плат:
Мы используем передовые технологии для обеспечения стабильности и надежности многослойных печатных плат на всех этапах производства.
Быстрая доставка:
Оптимизированные производственные процессы позволяют сократить сроки изготовления многослойных печатных плат, обеспечивая быструю доставку.
Гибкая настройка:
Мы предлагаем широкий выбор настроек многослойных печатных плат, чтобы удовлетворить различные требования применения и обеспечить максимальную эффективность.
Строгий контроль качества:
Каждый этап производства многослойных печатных плат проходит тщательную проверку, чтобы гарантировать соответствие международным стандартам качества.

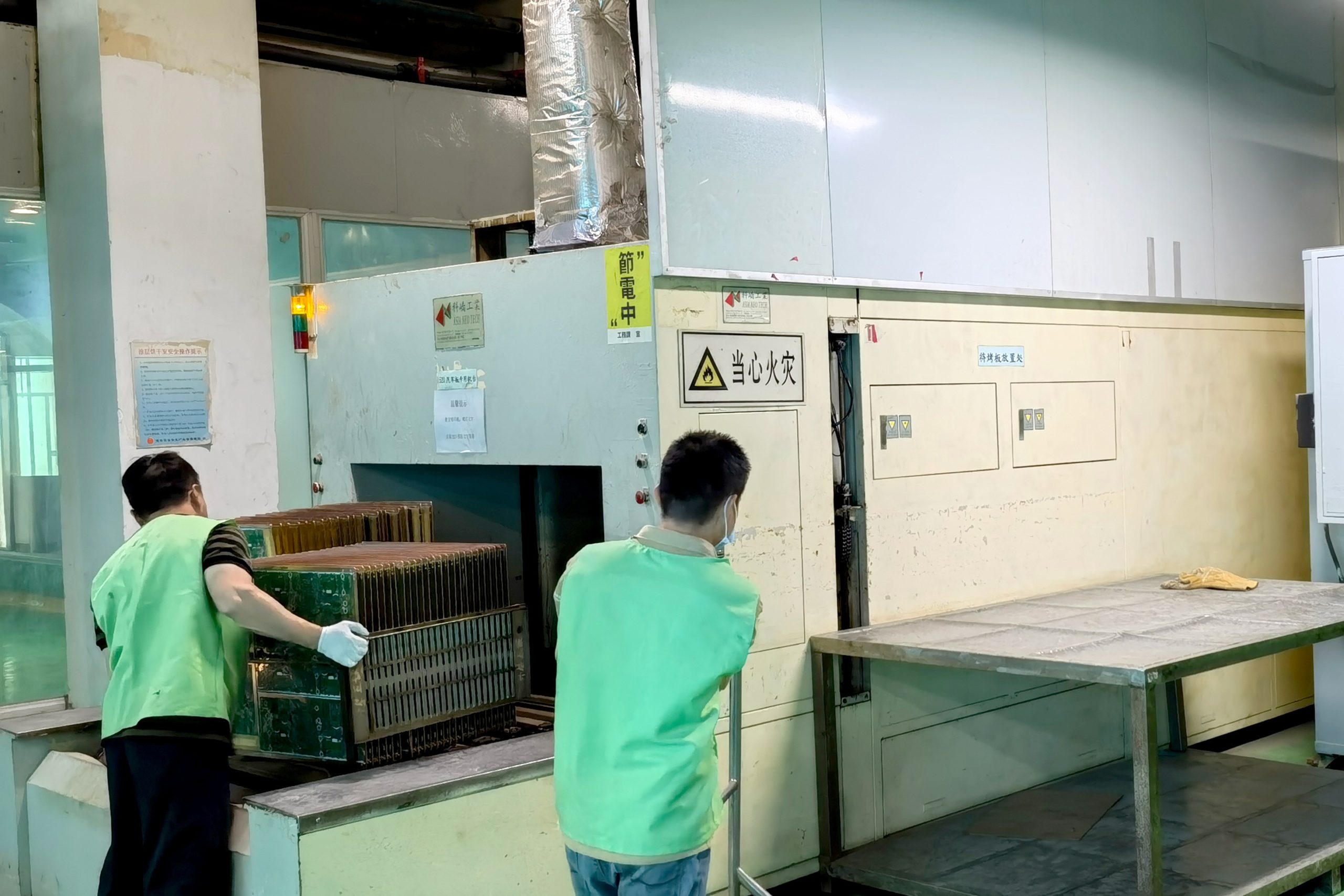

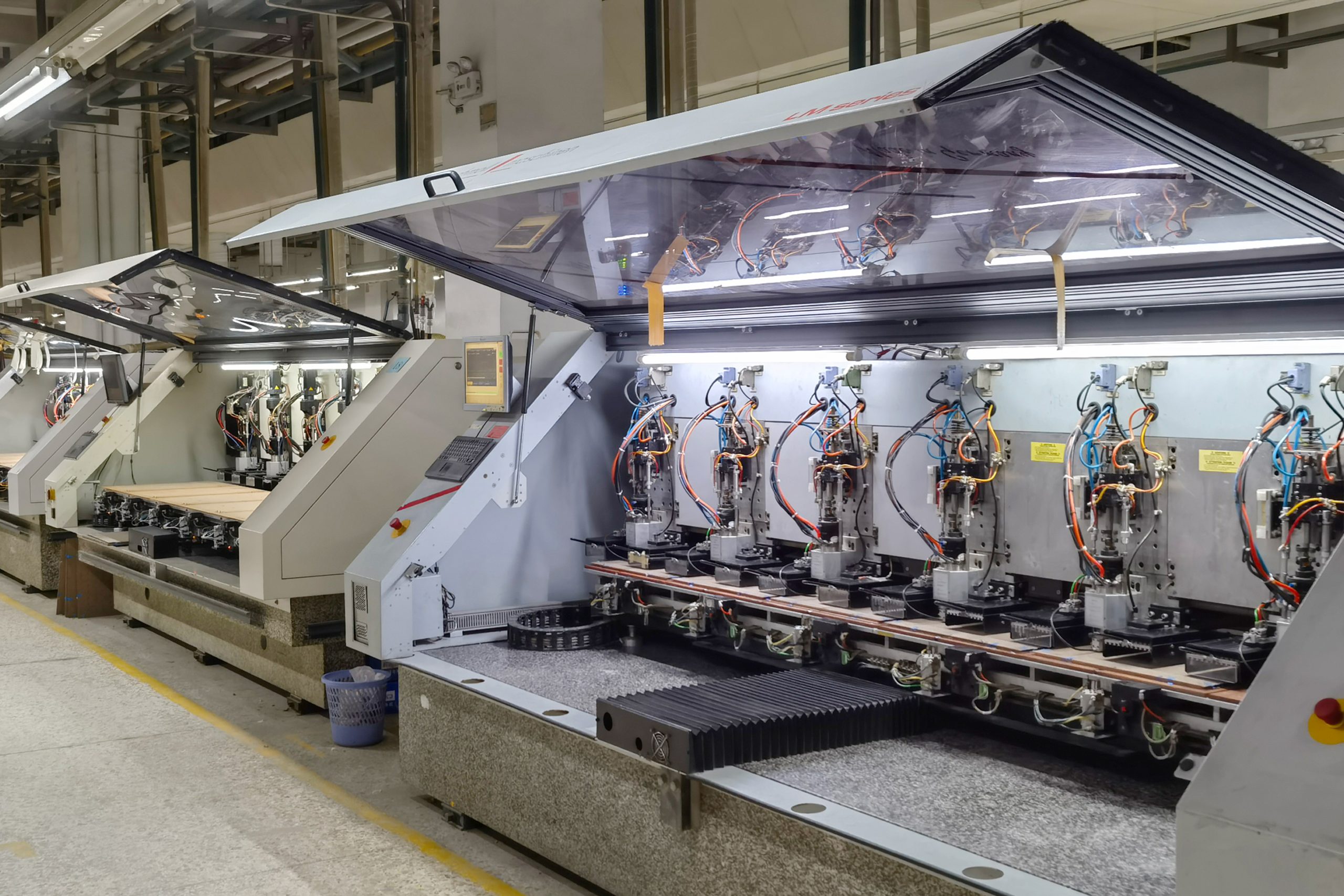

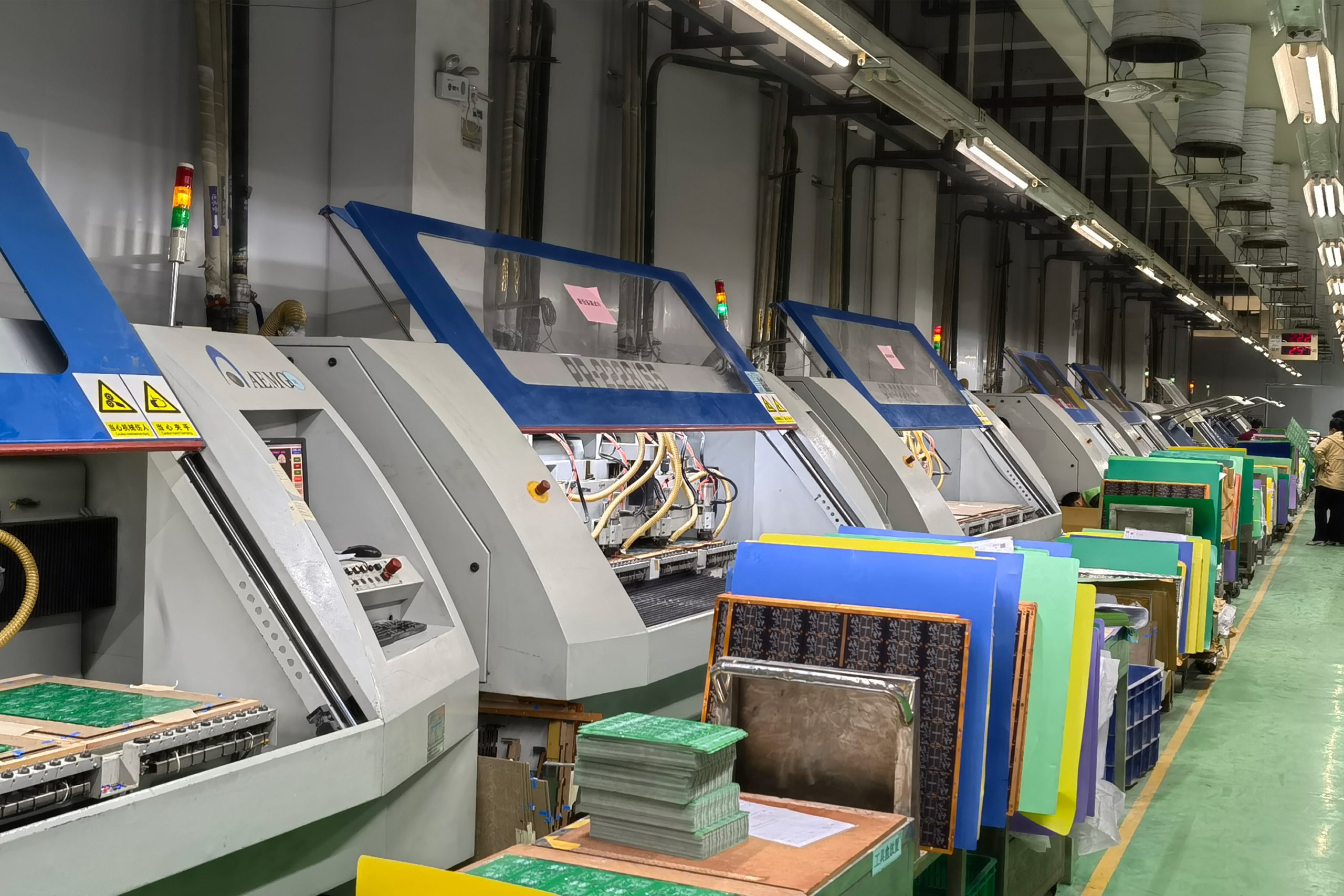

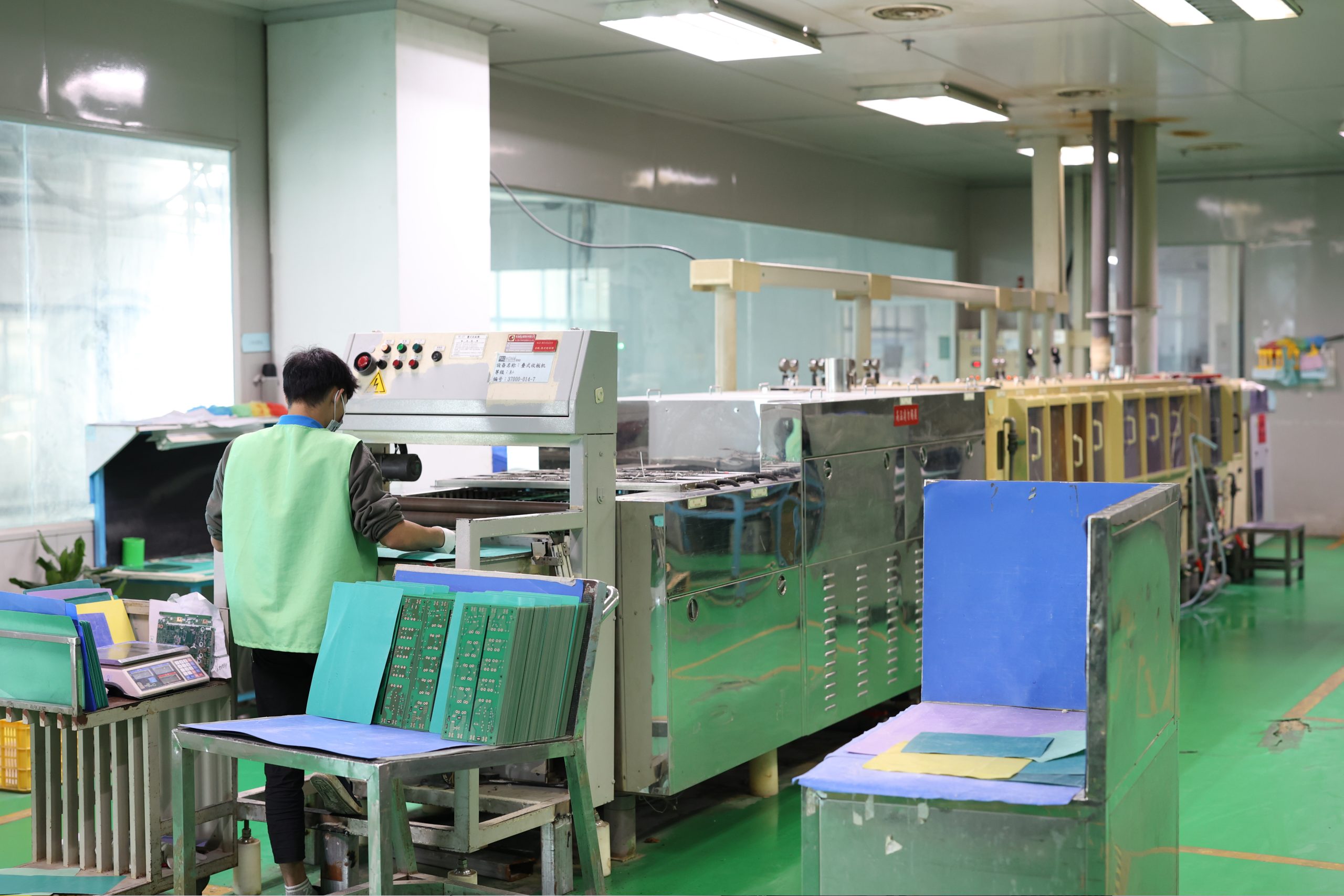

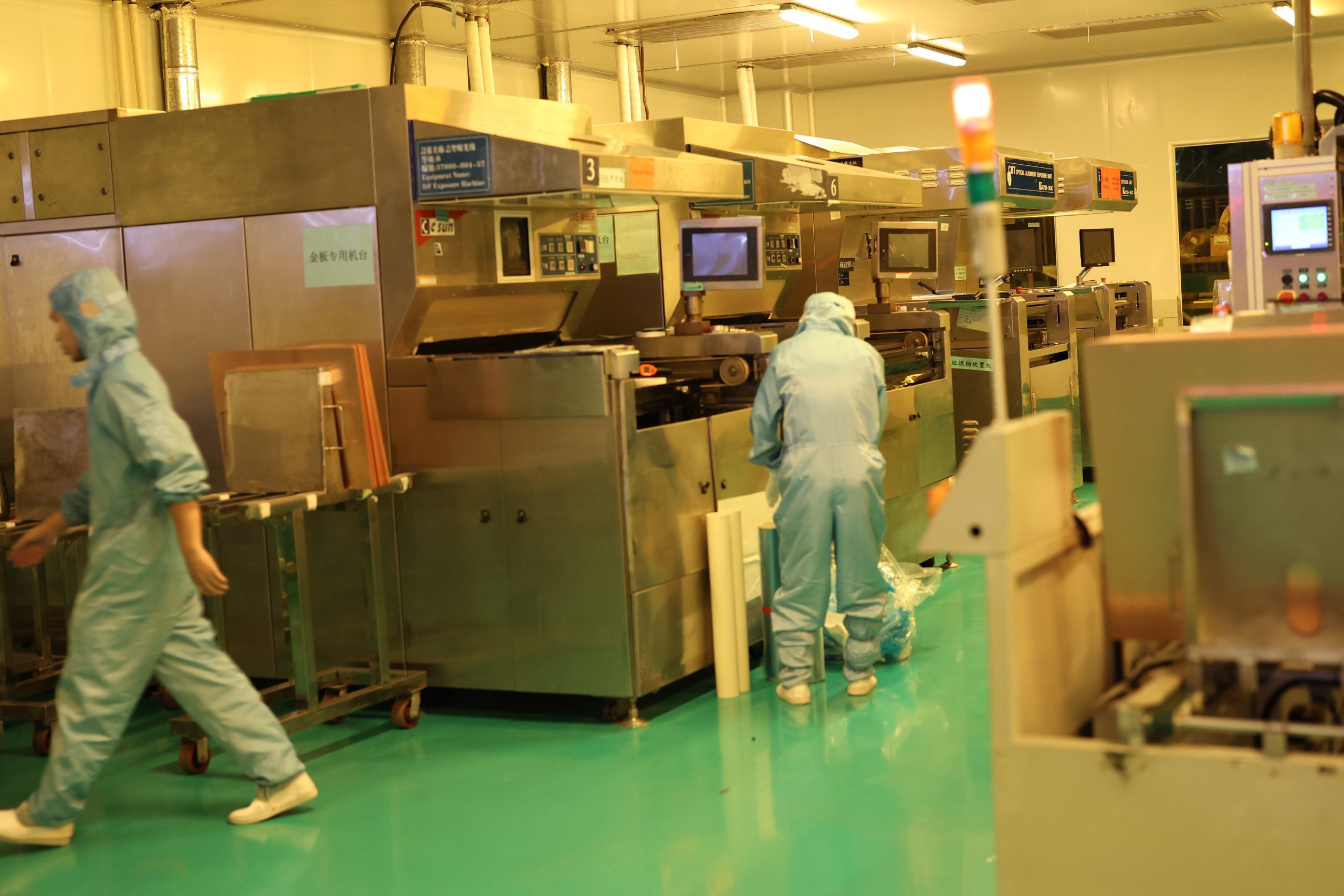

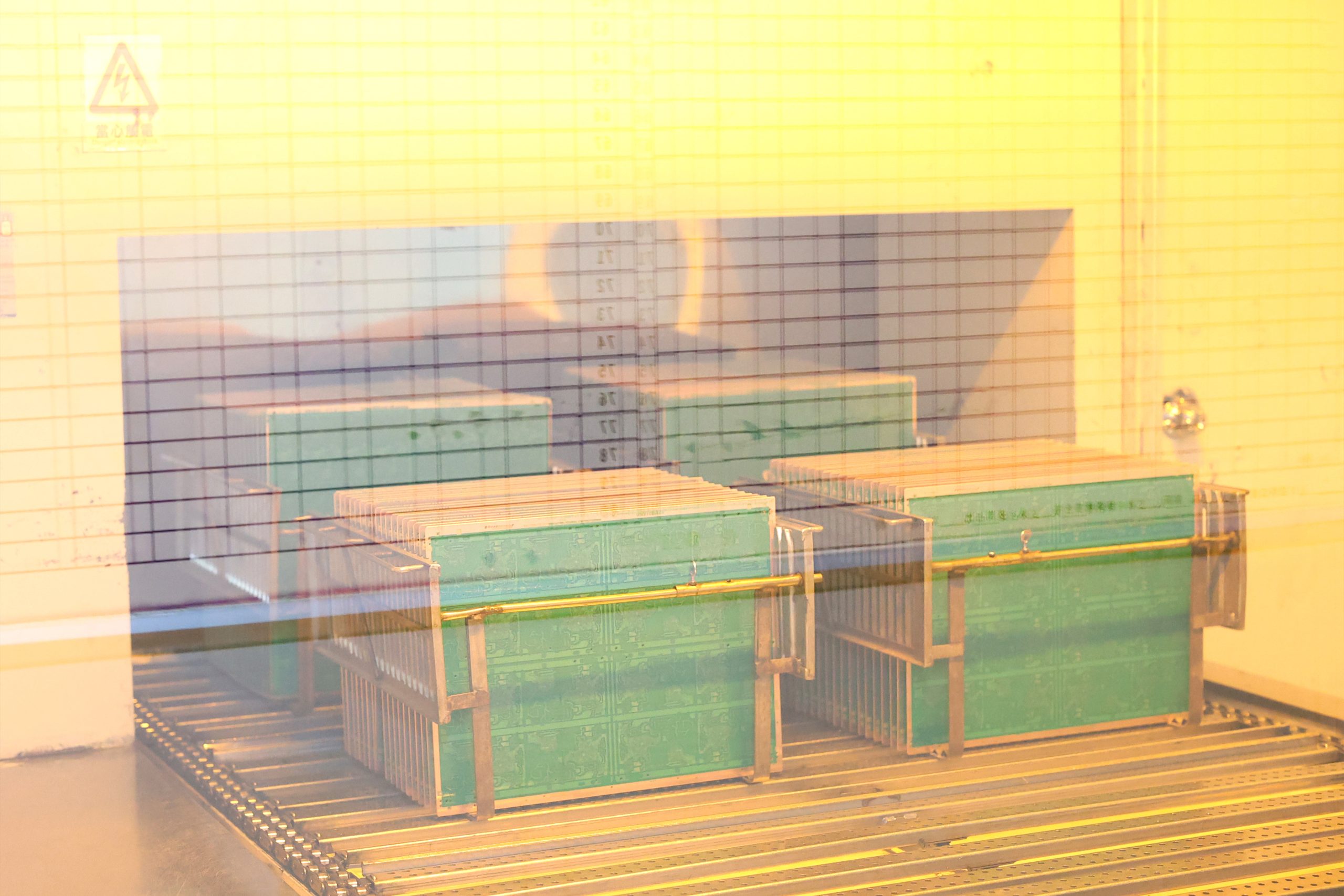

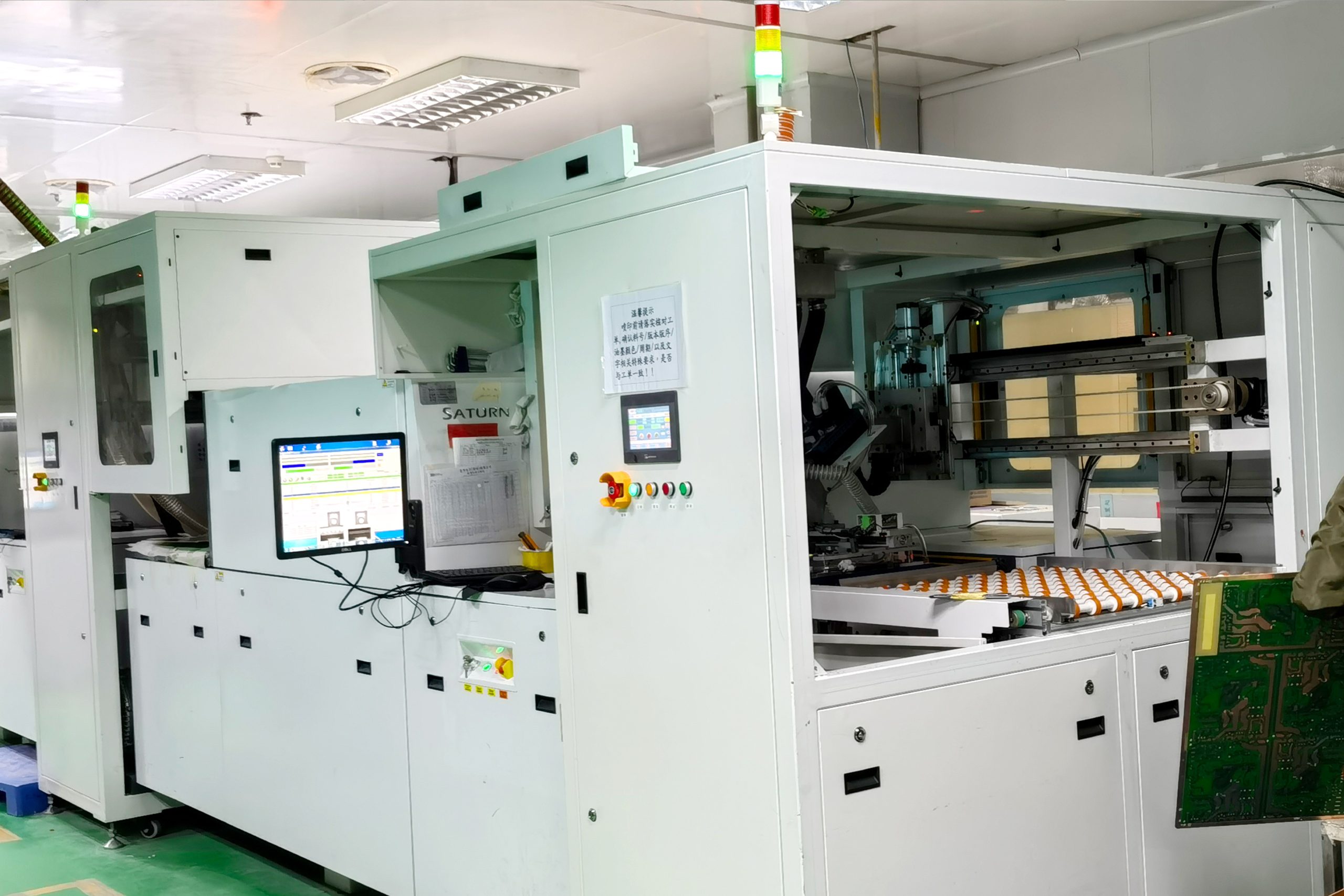

Передовое производство многослойных печатных плат

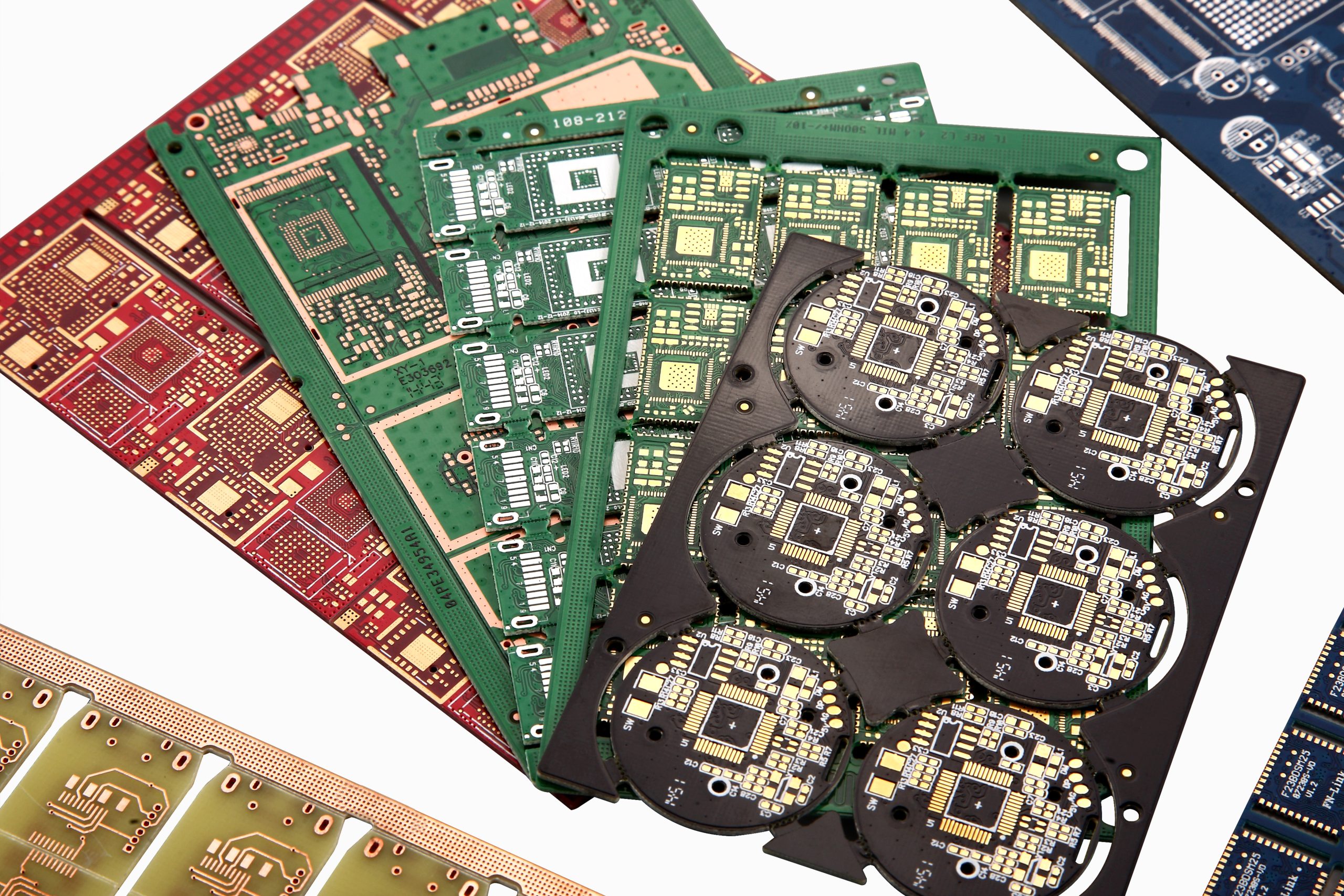

Наша компания специализируется на производстве высококачественных многослойных печатных плат с использованием новейших технологий и современного оборудования. Мы способны производить платы с большим количеством слоев, обеспечивая их стабильность, надежность и отличные электрические характеристики. Независимо от того, идет ли речь о сложных промышленных системах управления, медицинских приборах или автомобильных приложениях, наши производственные процессы соответствуют самым высоким отраслевым стандартам, предлагая надежные решения для самых сложных проектов.
Быстрая доставка
Благодаря оптимизированной производственной системе и эффективному рабочему процессу мы минимизируем сроки изготовления многослойных печатных плат. Наша опытная команда и налаженная цепочка поставок позволяют быстро выполнять даже крупные и сложные заказы, не жертвуя качеством. Это гарантирует нашим клиентам выполнение проектов в сжатые сроки и сохранение конкурентных преимуществ на рынке.
Гибкая настройка
Мы понимаем, что различные отрасли и проекты предъявляют уникальные требования, поэтому предлагаем широкий спектр настроек для многослойных печатных плат. От выбора материала до количества слоев, толщины и проектирования компоновки — мы тесно сотрудничаем с клиентами, чтобы гарантировать соответствие плат их специфическим потребностям. Будь то высокоплотные схемы, высокоскоростные разработки или особые требования к теплопередаче, мы предоставляем гибкие решения, отвечающие разнообразным отраслевым стандартам.

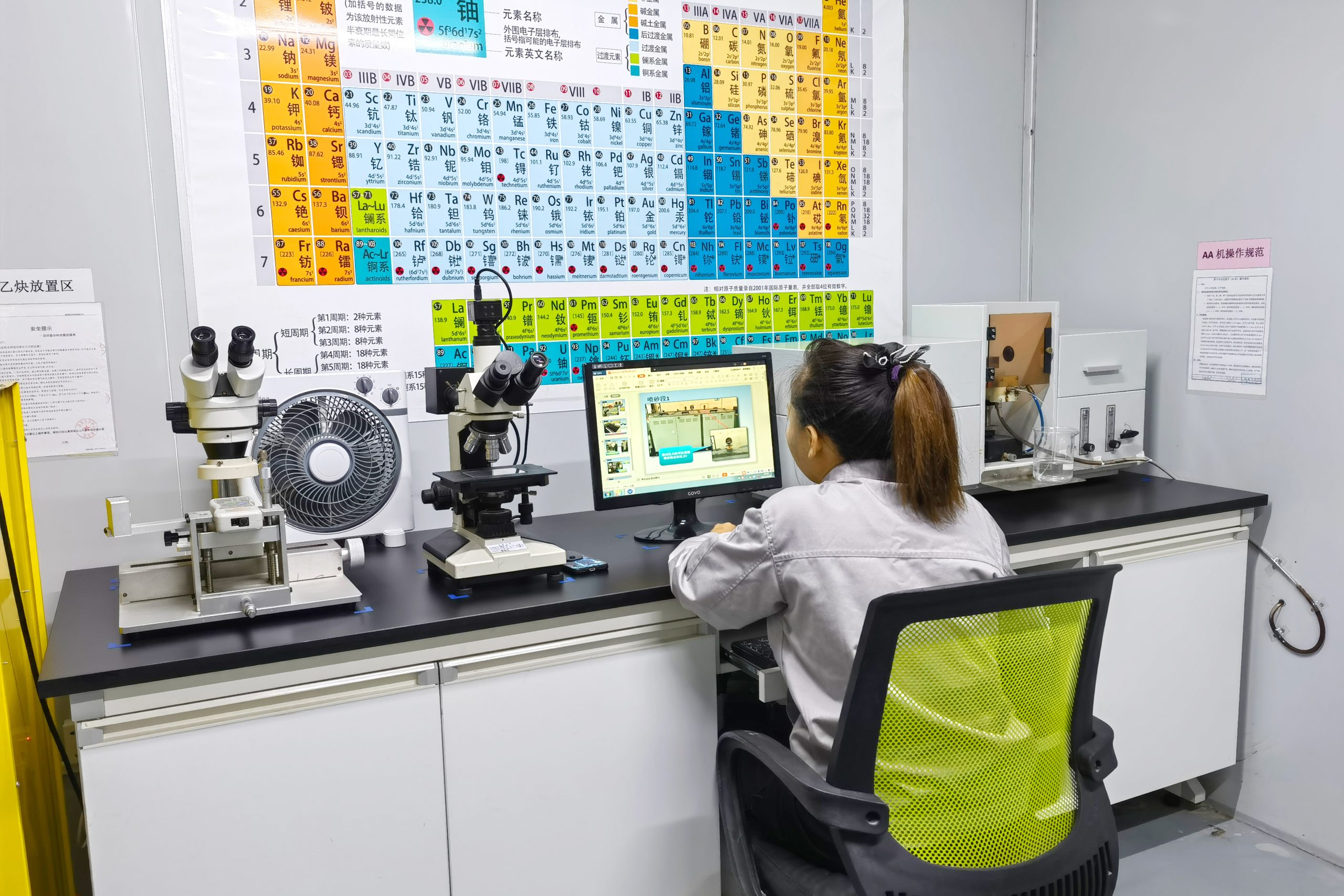

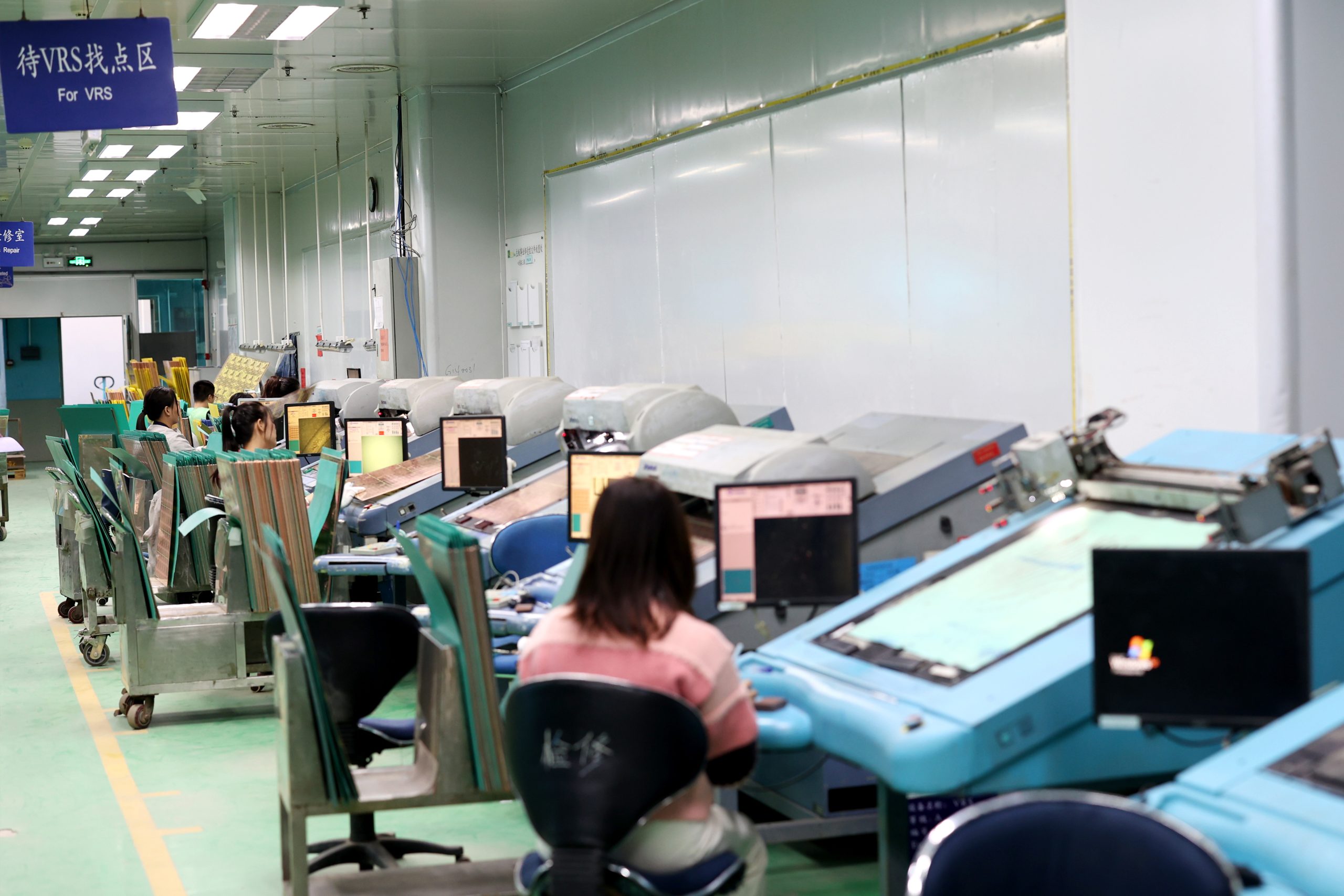

Строгий контроль качества
Качество — наш главный приоритет, и мы применяем строгие процедуры тестирования и проверки на каждом этапе производства многослойных печатных плат. От проверки сырья до контроля в процессе производства и финального тестирования — мы гарантируем, что каждая плата соответствует или превосходит международные стандарты. Наша приверженность качеству обеспечивает надежную и долгосрочную работу печатных плат даже в самых критических приложениях, предоставляя клиентам уверенность в надежности нашей продукции.
| Продукт | Жесткий |
| Материал | Без свинца, Без галогенов, H-Tg, Низкие потери |
| Количество слоев | 1-40 слоев |
| Максимальный размер ламинированной заготовки | Мин. 3*3 мм - Макс. 1200 мм |
| Конечная толщина платы | 0,18-5,0 мм |
| Минимальный размер отверстия | 0,075 мм |
| Соотношение сторон | 14:01 |
| Ширина линии/расстояние для внутренних слоев | 0,05 мм |
| Толщина медной фольги (внутренние слои) | 1/2 оз ~ 3,0 оз |
| Минимальная толщина диэлектрического слоя | 50 мкм |
| Толщина медной фольги (внешние слои) | Hoz-14 оз |
| Расстояние от меди до отверстия | 0,2 мм |
| Ширина линии/расстояние для внешних слоев | 0,05 мм |
| Минимальная ширина SMD | 0,05 мм |
| Максимальный диаметр отверстия для пайки | 0,5 мм |
| Ширина полосы маски для пайки | 0,075 мм (Зеленая/1 OZ) |
| Допуск по размеру конечной платы | ±0,1 мм/предел ±0,05 мм |
| Минимальное расстояние от отверстия до края платы | 0,15 мм |
| Допуск по углу фаски | ±3-5° |
| Допуск между слоями | ≤0,075 мм (1-6 слоев) |
| Минимальное кольцевое отверстие PTH для внутренних слоев | 0,15 мм |
| Минимальное кольцевое отверстие PTH для внешних слоев | 0,15 мм |
| Поверхностная обработка | OSP, HASL, ENIG, Gold Finger, Платиновое золото, ENEPIG, IMM TIN, IMM AG |
| Искривление и перекос | ≤0,5% |
| Какое количество слоев вы можете предоставить? | Мы можем предложить платы с количеством слоев от 24 до 40 с максимальной точностью. |
| Какие покрытия вы предлагаете для многослойных печатных плат? | Для многослойных печатных плат мы предлагаем следующие покрытия: <ul><li>Никель с автокаталитическим покрытием / Иммерсионное золото</li><li>Серебро</li><li>Автокаталитическое покрытие олово-свинец</li><li>Органическое покрытие (OSP)</li><li>Твердо-золотое покрытие (для контактных краев)</li><li>Углеродное покрытие</li><li>Снимаемое покрытие</li></ul> |
| Каковы средние сроки доставки для производства многослойных печатных плат? | Наши сроки доставки могут варьироваться от 24 часов до 3 недель в зависимости от проекта. |
| В чем разница между однослойными и многослойными печатными платами? | Однослойные платы имеют только 1 слой, а многослойные печатные платы имеют несколько слоев, больше двух. |
| Как Цзиньеда выбирает между качеством и скоростью? | В Цзиньеда мы ставим качество и эффективность в основу нашей работы. Мы понимаем важность своевременного выполнения проектов без ущерба для качества производства. Наши усилия по ускорению включают быстрые расценки, упрощенную коммуникацию, индивидуальное обслуживание и многое другое. Будьте уверены, что, обратившись к нам, вы получите полное обслуживание независимо от того, примете ли вы решение о сотрудничестве с нами или нет. |
| Какие файлы требуются для производства печатных плат? | Для начала производства печатных плат нам потребуются различные файлы дизайна, включая файлы Gerber, файл спецификации материалов (BOM), сборочные чертежи, предварительные файлы или любые другие файлы с особыми требованиями. |
